 Stegplatten Zubehör

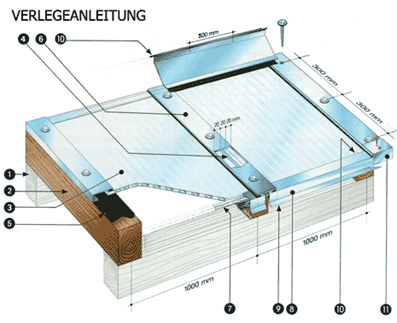

1. Unterkonstruktion

Die Unterkonstruktion ist nach den allgemeinen bauaufsichtlichen Vorgaben auf zu bauen. Weitere Information finden Sie bei dem Unterpunkt Balkenbemessung.

2. Sparren

Die Sparren gehören mit zu der Unterkonstruktion. Auf Ihnen werden die Aluminium-profile und Stegplatten verlegt.Weitere Information finden Sie bei dem Unterpunkt Balkenbemessung.

3. Stegplatten / Hohlkammerplatten

Legen Sie die 980mm breiten Stegplatten auf die Sparren bzw. Untergummi auf, so dass der Abstand bis zur Mitte an jeder Seite 10mm beträgt. Mitte/Mitte Balken beträgt 1000mm. Achtung: Die Stegplatten werden an keinem Punkt durchbohrt!

4. Dehnungsfuge

Der freie Platz zwischen den Stegplatten nennt man Dehnungsfuge (ca. 40mm breit). In diesem Bereich werden die Schrauben eingesetzt.

5. Gummiunterlage

Die Gummiunterlage besteht aus co-extrudierten EPDM und liegt zum Schutz der Stegplatten auf den Sparren auf.

6. Verbinderprofil

Verbinderprofile, auch Oberprofil genannt, besitzen beidseitig eine Lippendichtung aus co-extrudierten und uv-stabilisierten EPDM. Verbinderprofile werden mit den Sparren verschraubt und bieten durch Ihre angepressten Lippendichtungen optimalen Schutz gegen Regenwasser.

7. Alu-Klebestreifen

Die Stirnseiten der Stegplatten werden mit einem Aluminium-Klebestreifen verschlossen, wobei die obenliegende Stirnseite mit einem geschlossenen Klebestreifen und die untere Stirnseite mit einem Luftdurchlässigen Klebestreifen verschlossen wird. So wird verhindert, dass Schmutz und Ungeziefer in die Hohlkammern eindringen kann.

8. Abschlußprofil

Das Abschlussprofil dient zum Schutz der Klebebänder und verleit den Stegplatten eine erhöhte Stabilität.

9. Tropfkante

Die Tropfkante an dem Alu-U-Profil verhindert, dass durch Korrosionskräfte Wasser an der Unterseite der Stegplatten zurück läuft.

10. Silikon-Kleber

Abschließend wird das Alu-U-Profil an der Ober- und Unterseite mit einem Silikonstreifen versiegelt.

11. Abrutschwinkel

Durch einen Abrutschwinkel festgeschraubt am Ende der Verbinder, wird das Herauschrutschen der Stegplatten verhindert.
